H型离心泵，供抽送清水或物理化学性质类似于水的液体之用。被输送液体温度不得高于80℃。此泵站在电机尾部方向看，水泵为逆时针向旋转。 双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。

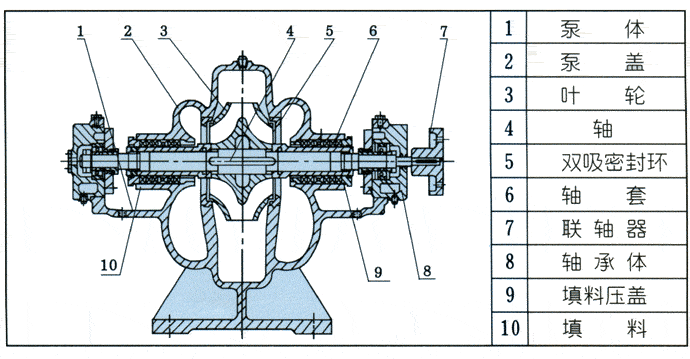

一、单级双吸离心泵结构与特点
1. 结构紧凑
外形美观，稳定性好，便于安装。
2. 运行平稳
优化设计的双吸叶轮使轴向力减小到***低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和***率。
3. 轴承
轴承选用瑞典SKF及日本NSK轴承保证运行平稳，噪音低，使用寿命长。
4. 轴 封
选用博格曼机械密封或填料密封。能保证8000小时运行无泄漏。
5.与单级单吸离心泵比较：
双侧吸入 、流量大、效率高、 扬程较高，体积较大。
二、单级双吸离心泵应用范围：
主要适用于自来水厂、工厂，矿山，城市给水，大型水利工程，农田灌溉和排涝，大型泵还可作热电站循环泵用，用泵空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。
型 号 | 流 量（m3/h） | 扬 程 （m） | 必需汽蚀余量（m） | 转速 （r/min） | 电机功率（KW） |
150S-78 | 160 | 78 | 4.5 | 2950 | 55kW |
150S-78A | 140 | 60 | 4.5 | 2950 | 45kW |
150S-50 | 160 | 50 | 4.5 | 2950 | 37kW |
150S-50A | 140 | 39 | 4.5 | 2950 | 30kW |
150S-50B | 133 | 36 | 4.5 | 2950 | 22kW |
200S-95 | 280 | 95 | 5 | 2950 | 132kW |
200S-95A | 268 | 87 | 5 | 2950 | 110kW |
200S-95B | 245 | 72 | 5 | 2950 | 75kW |
200S-63 | 280 | 63 | 5 | 2950 | 75kW |
200S-63A | 245 | 48 | 5 | 2950 | 55kW |
200S-42 | 280 | 42 | 5 | 2950 | 45kW |
200S-42A | 245 | 36 | 5 | 2950 | 37kW |
250S-65 | 485 | 65 | 3.8 | 1450 | 132kW |
250S-65A | 420 | 48 | 3.8 | 1450 | 90kW |
250S-39 | 485 | 39 | 3.8 | 1450 | 75kW |
250S-36A | 420 | 29 | 3.8 | 1450 | 55kW |
250S-24 | 485 | 24 | 3.8 | 1450 | 45kW |
250S-24A | 420 | 20 | 3.8 | 1450 | 37kW |
250S-14 | 485 | 14 | 3.8 | 1450 | 30kW |
250S-14A | 420 | 10 | 3.8 | 1450 | 18.5kW |
300S-90 | 790 | 90 | 4.8 | 1450 | 315kW |
300S-90A | 756 | 78 | 4.8 | 1450 | 280kW |
300S-90B | 720 | 67 | 4.8 | 1450 | 220kW |
300S-58 | 790 | 58 | 4.8 | 1450 | 185kW |
300S-58A | 735 | 50 | 4.8 | 1450 | 160kW |
300S-58B | 685 | 43 | 4.8 | 1450 | 132kW |
300S-32 | 790 | 32 | 4.8 | 1450 | 90kW |
300S-32A | 700 | 26 | 4.8 | 1450 | 75kW |
300S-19 | 790 | 19 | 4.8 | 1450 | 55kW |
300S-19A | 700 | 15 | 4.8 | 1450 | 45kW |
300S-12 | 790 | 12 | 4.8 | 1450 | 37kW |
350S-125 | 1260 | 125 | 5.5 | 1450 | 630kW |
350S-125A | 1181 | 112 | 5.5 | 1450 | 560kW |
350S-125B | 1098 | 96 | 5.5 | 1450 | 500kW |
350S-75 | 1260 | 75 | 5.5 | 1450 | 360kW |
350S-75A | 1170 | 65 | 5.5 | 1450 | 300kW |
350S-75B | 1080 | 55 | 5.5 | 1450 | 225kW |
350S-44 | 1260 | 44 | 5.5 | 1450 | 220kW |
350D-44A | 1116 | 36 | 5.5 | 1450 | 160kW |
350S-26 | 1260 | 26 | 5.5 | 1450 | 132kW |
350S-26A | 1130 | 21 | 5.5 | 1450 | 90kW |
350S-16 | 1260 | 16 | 5.5 | 1450 | 75kW |
350S-16A | 1130 | 12 | 5.5 | 1450 | 55kW |
500S-98 | 2020 | 98 | 6 | 970 | 780kW |
500S-98A | 1872 | 83 | 6 | 970 | 650kW |
500S-98B | 1746 | 74 | 6 | 970 | 550kW |
500S-59 | 2020 | 59 | 6 | 970 | 460kW |
500S-59A | 1872 | 49 | 6 | 970 | 380kW |
500S-59B | 1746 | 40 | 6 | 970 | 310kW |
500S-35 | 2020 | 35 | 6 | 970 | 280kW |
500S-35A | 1746 | 27 | 6 | 970 | 215kW |
500S-22 | 2020 | 22 | 6 | 970 | 185kW |
500S-22A | 1746 | 17 | 6 | 970 | 132kW |
500S-13 | 2020 | 13 | 6 | 970 | 110kW |
600S-47 | 3170 | 47 | 7.5 | 970 | 550kW |
600S-32 | 3170 | 32 | 7.5 | 970 | 380kW |
600S-22 | 3170 | 22 | 7.5 | 970 | 250kW |
600S-22A | 2860 | 18 | 7.5 | 970 | 185KW |
600S32 | 3170 | 32 | 7.5 | 970 | 355KW |
600S-32A | 2850 | 26 | 7.5 | 970 | 280KW |
600S-47 | 3170 | 47 | 6..5 | 970 | 560KW |
600S-47A | 2920 | 40 | 6 | 970 | 450KW |
600S-75 | 3170 | 75 | 6 | 970 | 900KW |
600S-75A | 2950 | 65 | 6 | 970 | 710KW |
600S-75B | 2710 | 55 | 6 | 970 | 560KW |
600S-100 | 3170 | 100 | 6 | 970 | 1250KW |
600S-100A | 3000 | 90 | 6 | 970 | 1120KW |
600S-100B | 2830 | 80 | 6 | 970 | 900KW |
800S-22 | 5500 | 22 | 7 | 730 | 450KW |
4400 | 14 | 5 | 585 | 250KW | |
800S-22A | 4830 | 17 | 7 | 730 | 315KW |
3870 | 11 | 5 | 585 | 185KW | |
800S-32 | 5500 | 32 | 7 | 730 | 630KW |
4400 | 20 | 4.5 | 585 | 315KW | |
800S-32A | 4950 | 26 | 7 | 730 | 450KW |
3960 | 17 | 4.5 | 585 | 250KW | |
800S-47 | 5500 | 47 | 6.5 | 730 | 1000KW |
4400 | 30 | 4.2 | 585 | 450KW | |
800S-47A | 5070 | 40 | 6.5 | 730 | 710KW |
4060 | 25 | 4.2 | 585 | 355KW | |
800S-76 | 5500 | 76 | 6 | 730 | 1600KW |
4400 | 49 | 4.2 | 585 | 800KW | |
800S-76A | 5080 | 65 | 6 | 730 | 1250KW |
4070 | 42 | 4.2 | 585 | 630KW | |
800S-76B | 4680 | 55 | 6 | 730 | 1000KW |
3750 | 35 | 4 | 585 | 500KW |
